Finalmente encontrei a bom preço um IT-11.

O IT-11 é um testador de condensadores com mais algumas funções, foi feito pela Heathkit entre 1960 e 1968.

IT-11

O funcionamento em modo bridge permite verificar capacitâncias, resistencias e comparar componentes atraves da ligacao de componentes externos.

Quando liguei, como seria de esperar o equipamento não estava 100% funcional, as resistencias eram medidas sem problemas mas o teste de condensadores falhava.

Componentes padrão para as medidas.

Os principais suspeitos foram os 3 condensadores de papel e cera de cor laranja, já que os condensadores tipo ‘dominó’ costumam ser bastante resistentes.

Condensadores antigos, Condensadores novos

Troquei os condensadores de 0.01 uF por outros dois, com um medidor tentei encontrar os mais próximos do valor especificado e coloquei lá.

Como não tinha nenhum condensador de 2uF preparei também 1 de 1uF em paralelo para o padrão de 2uF.

Aspecto final da ponte

Os condensadores da fonte também têm de ser trocados, mas nestes vou tentar um restuffing para manter o aspecto original.

Electroliticos a trocar.
Vista antes das trocas de componentes.
Testar um condensador de 100pf …
Coincide com o equipamento moderno.
Aprovado pelo inspector !

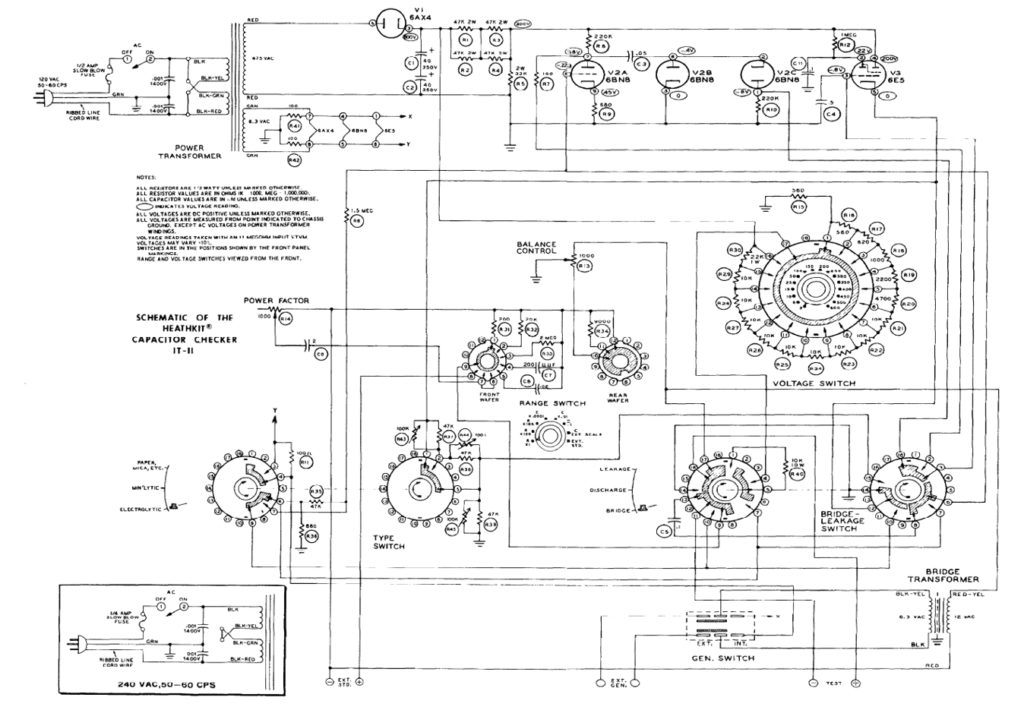

Diagrama do Equipamento

Podem ver o manual na zona dedicada á heathkit no meu site. Aqui !

By AWB
